Router Menggunakan Windows 2000 atau 2003 Server

PC Router

Routing (Perutean) merupakan cara bagaimana suatu trafik atau lalu lintas dalam jaringan dapat menentukan lokasi tujuan dan cara tercepat menuju ke tujuan tersebut sesuai dengan alamat IP yang diberikan.
Perutean secara static dibagi menjadi 2 jenis yaitu :
1. Default Gateway
2. Static Route
Penggunaan Default gateway dan static route tersebut diatas dapat kita perhatikan sesuai dengan kebutuhan kita pada saat mendesain suatu jaringan, apakah route yang dibuat agak kompleks atau sederhana.
Untuk desain route sederhana kemungkinan besar dapat digunakan dengan menggunakan default gateway. Tetapi seandainya kondisi jaringan sudah begitu kompleks dapat kita menggunakan routing static atau kedua-duanya secara kombinasi yakni menggunakan dafault gateway dan static route pada titik-titik tertentu.
I. Konfigurasi dan Aplikasi PC Router

PC Router adalah Personal Computer (PC) yang digunakan sebagai Router (routing) biasanya yang digunakan adalah PC – Multihomed yaitu Komputer yang memiliki lebih dari 1 NIC ( Network Interface Card).
A. Kebutuhan
Kebutuhan yang diperlukan dalam mendesain jaringan dengan PC Route adalah :
1. Komputer (Pada kasus ini menggunakan Komputer dengan Teknologi Pentium 4 dengan Sistem Operasi Windows 2000 Server atau 2003 Server)
2. Kartu Jaringan (NIC) 2 buah atau lebih
3. Kabel jaringan
4. Switch

B. Konfigurasi PC Router
B.1. Dengan Default Gateway
Konfigurasi PC Router dengan default gateway ini sangat mudah dapat kita lakukan dengan :
1. Siapkan 2 buah komputer yang memiliki 2 buah NIC yang ada di dalamnya dan menggunakan system Operasi Windows 2000 atau 2003 server (PC – Multihomed)
2. Siapkan juga 3 buah komputer sebagai klien dari PC Router dengan spesifikasi terserah anda (Windows 98, Me, 2000, atau XP)
3. Konfigurasikan jaringan anda seperti gambar dibawah ini
Mekanisme pencarian tujuan dari gambar diatas adalah :

Untuk mekanisme tujuan dari komputer A ke komputer C, pertama sekali komputer A akan menanyakan alamat IP yang dituju ke PC Router 1 melalui gateway 192.168.10.1 karena rute yang diberikan oleh komputer A adalah ke gateway 192.168.10.1 yang merupakan alamat IP NIC 1 pada PC Router 1. Kemudian PC Router 1 akan memeriksa pada table routing yang dimiliki oleh PC Router.

Setelah memeriksa pada table routing yang dimiliki oleh PC Router 1 dan ternyata tidak dimiliki olehnya, maka rounting akan diarahkan menggunakan default gateway yang dimiliki oleh PC Router 1 ke PC Router 2 melalui gateway 128.10.1.2. PC Router 2 akan memeriksa table routing yang dimilikinya,
Pada pengecekan table routing yang ada di PC Router 2 ditemukan network address dengan IP 10.0.0.0 yang sesuai dengan network address IP tujuan yaitu 10.10.10.100 (komputer C). Maka mekanisme pencarian IP address telah selesai.

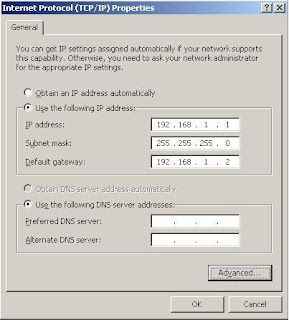

4. Setelah komputer diset sedemikian rupa sesuai dengan gambar, maka langkah selanjutnya pada PC Router konfigurasikan IP Address seperti gambar dibawah ini.















Karena setiap PC Router memiliki 2 buah NIC maka LAN Properties yang terlihat diatas hanya untuk 2 NIC pada PC Router 1 dan 2 yang terhubung ke jaringan 192.168.1.0.

5. Kemudian jalankan service routing yang ada pada administration tool pada Windows 2000 server atau Windows 2003 server. Dengan langkah-langkah sebagai berikut :

a. Pada Windows 2003 buka Start à Program Administrative Tools à Routing and Remote Access














b. Klik Next dan pilih “Custom Configuration”















c. Klik next dan ceklist “LAN Routing” terdapat banyak pilihan yang bias kita buat disana. Tapi untuk konfigurasi dasar ini kita akan konsentrasi pada LAN Roouting terlebih dahulu.











d. Setelah memilih LAN Routing, maka selesai sudah konfigurasi Remote Access dan Routing untuk tahap awal.

e. Buka windows “Routing and Remote Access”.

f. Aktifkan Routing dan Remote Access dengan cara mengklik kanan Server dan klik “Configure and Enable Routing and Remote Access”



g. Beginilah windows Routing jika sudah aktif, pada label dekat tulisan server akan berwrna hijau


h. Konfigurasi selesai dan PC Router sudah siap digunakan

Setting IP Address hanya dengan 1 NIC untuk konfigurasi PC-Router
Pada awalnya kita sudah memiliki pemikiran bahwa PC yang dapat digunakan sebagai PC Router adalah Personal Computer yang memiliki lebih dari 1 NIC. Pemikiran untuk menggunakan hanya 1 NIC adalah bahwasanya Perangkat Router sesungguhnya (red : yang bukan PC) itu hanya memiliki 1 NIC. Setelah dilakukan percobaan dengan menggunakan hanya 1 NIC .pada PC Router efektif penggunaan IP Address untuk 1 NIC adalah sekitar 5 IP Address.
a. Setting IP address dengan 1 NIC.
b. Klik “Advanced” akan muncul windows seperti gambar 24, kemudian klik “add” untuk menambah IP address.


c. Setelah ditambahkan akan, maka akan muncul seperti gambar dibawah ini


d. Setelah IP address dikonfigurasikan maka akan muncul pada Windows Routing dan Remote Access

e. Untuk melihat table routing bisa dilihat seperti gambar dibawah ini, klik kanan pada Static Route dan pilih “Show IP Routing Table”

f. Setelah Routing aktif, maka PC Router sudah berfungsi sebagai router dan sudah dapat digunakan.














6. Konfigurasi Komputer Klien yaitu komputer 1,2, dan 3 sesuai dengan IP Address yang tertera pada desain gambar jaringan yang ada diatas.

7. Selasai dan silahkan dicoba PC Router anda

B.2. Dengan Static Route
Konfigurasi PC Router dengan menggunakan Static Route sedikit memerlukan kejelian kita sebagai administrator jaringan untuk menentukan penggunaan Static Route pada PC Router. Langkah-langkah konfigurasi PC Router dengan menggunakan Static Route adalah sebagai berikut :
1. Siapkan 2 buah komputer yang memiliki 2 buah NIC yang ada di dalamnya dan menggunakan system Operasi Windows 2000 atau 2003 server (PC – Multihomed)
2. Siapkan juga 3 buah komputer sebagai klien dari PC Router dengan spesifikasi terserah anda (Windows 98, Me, 2000, atau XP)
3. Penambahan static route pada PC router adalah dengan menggunakan perintah :
C:/>route add [net_id] netmask [netmask sesuai dengan net_id] [interface/gateway]

Contoh :
C:/>route add 128.10.0.0 netmask 255.255.0.0 128.10.1.1

4. Konfigurasikan jaringan anda seperti gambar dibawah ini,

Mekanisme pencarian tujuan dari gambar diatas adalah :

Pada konfigurasi PC Router sesuai dengan gambar diatas kita akan menggunakan static route murni maksudnya adalah pada konfigurasi kali ini tidak menggunakan default gateway sedikitpun.

a. Untuk PC Router 1 harus ditambahkan static route sebanyak 2 yaitu :
C:/> route add 128.10.0.0 netmask 255.255.0.0 128.10.1.1
C:/> route add 10.0.0.0 netmask 255.0.0.0 128.10.1.2
Maksud dari penambahan 2 static route diatas adalah agar trafik data yang bergerak pada jaringan 192.168.10.0 dapat mengenal jaringan 128.10.0.0 dan 10.0.0.0

b. Untuk PC Router 2 harus ditambahkan static route juga sebanyak 2 yaitu :
C:/> route add 128.10.0.0 netmask 255.255.0.0 128.10.1.2
C:/> route add 192.168.10.0 netmask 255.255.255.0 128.10.1.1
Maksud dari penambahan 2 static route diatas adalah agar trafik data yang bergerak pada jaringan 10.0.0.0 dapat mengenal jaringan 128.10.0.0 dan 192.168.10.0

c. Kedua PC Router menggunakan konfigurasi PC Router dimaksudkan agar siklus trafik maju mundur dapat berlangsung.

5. Lakukan langkah-langkah seperti langkah no. 4 sampai dengan 7 sesuai dengan langkah konfigurasi PC Router menggunakan Default Gateway.
6. Coba perhatikan Tabel Routing setelah diberikan static Route pada PC Router dengan mengetikkan :
C:/> route print

B.3. Kombinasi Default Gateway dan Static Route
Penggunaan kombinasi Konfigurasi PC Route dengan default gateway dan static route ini diterapkan pada jaringan yang sudah sedikit kompleks. Kerumitan desain jaringan yang dihadapi sehingga dibutuhkannya kombinasi konfigurasi ini adalah terjadinya proses looping pada jaringan.



Perhatikan Mekanisme Looping. Berpedoman dengan mekanisme routing default gateway yang sudah dicoba sebelumnya, kita akan mendapatkan pada PC Router B dan C akan mengalami proses looping karena jaringan 128.4.0.0 tidak mengenal jaringan 128.1.0.0 karena kalau dengan menggunakan default gateway saja tabel routingnya tidak mengenal adanya jaringan 128.1.0.0. Maka pada Router B akan ditambahkan static route :
C:/> route add 128.1.0.0 netmask 255.255.0.0 128.2.0.1

Penutup

Kesimpulan :
1. PC Router digunakan sebagai media atau peralatan pengganti dari penggunaan Router yang harganya cukup mahal.

2. PC Router merupakan PC Multihomed yang terdiri dari 2 NIC atau lebih, tetapi dengan perkembangan pengetahuan saat ini kita bisa menggunakan PC Router dengan hanya memiliki 1 NIC dengan penambahan IP address pada TCP/IP properties.

3. Gunakan Operating system Server à Windows Server 2000 atau 2003 Server, karena didalamnya dilengkapi dengan service Routing dan Remote Access untuk memfungsikan PC menjadi router dengan fasilitas Routing-nya.

4. Aplikasi PC Router dapat dilakukan dengan menggunakan Default gateway atau static Route atau kedua-duanya sekali jika jaringan sudah semakin kompleks.

5. Routing yang digunakan adalah routing statik

6. Routing table digunakan sebagai pedoman untuk mengetahui sampai sejauh mana routing yang dilakukan oleh PC Router tersebut

Rabu, 24 Desember 2008

Model Jaringan 7 Layer OSI

Pengantar Model Open Systems Interconnection(OSI)


Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.

Model Layer OSI

Terdapat 7 layer pada model OSI. Setiap layer bertanggungjawwab secara khusus pada proses komunikasi data. Misal, satu layer bertanggungjawab untuk membentuk koneksi antar perangkat, sementara layer lainnya bertanggungjawab untuk mengoreksi terjadinya “error” selama proses transfer data berlangsung. Model Layer OSI dibagi dalam dua group: “upper layer” dan “lower layer”. “Upper layer” fokus pada applikasi pengguna dan bagaimana file direpresentasikan di komputer. Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada “lower layer”. Lower layer adalah intisari komunikasi data melalui jaringan aktual. “Open” dalam OSI

“Openâ€� dalam OSI adalah untuk menyatakan model jaringan yang melakukan interkoneksi tanpa memandang perangkat keras/ “hardware” yang digunakan, sepanjang software komunikasi sesuai dengan standard. Hal ini secara tidak langsung menimbulkan “modularity” (dapat dibongkar pasang).


Modularity

“Modularity” mengacu pada pertukaran protokol di level tertentu tanpa mempengaruhi atau merusak hubungan atau fungsi dari level lainnya.
Dalam sebuah layer, protokol saling dipertukarkan, dan memungkinkan komunikasi terus berlangsung. Pertukaran ini berlangsung didasarkan pada perangkat keras “hardware” dari vendor yang berbeda dan bermacam-macam alasan atau keinginan yang berbeda.



Modularity
Seperti contoh Jasa Antar/Kurir. “Modularity” pada level transportasi menyatakan bahwa tidak penting, bagaimana cara paket sampai ke pesawat.
Paket untuk sampai di pesawat, dapat dikirim melalui truk atau kapal. Masing-masing cara tersebut, pengirim tetap mengirimkan dan berharap paket tersebut sampai di Toronto. Pesawat terbang membawa paket ke Toronto tanpa memperhatikan bagaimana paket tersebut sampai di pesawat itu.

7 Layer OSI

Model OSI terdiri dari 7 layer :

  • Application
  • Presentation
  • Session
  • Transport
  • Network
  • Data Link
  • Physical

Apa yang dilakukan oleh 7 layer OSI ?













Ketika data ditransfer melalui jaringan, sebelumnya data tersebut harus melewati ke-tujuh layer dari satu terminal, mulai dari layer aplikasi sampai physical layer, kemudian di sisi penerima, data tersebut melewati layer physical sampai aplikasi. Pada saat data melewati satu layer dari sisi pengirim, maka akan ditambahkan satu “header” sedangkan pada sisi penerima “header” dicopot sesuai dengan layernya.

Model OSI

Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protoklol jaringan dan metode transmisi.

Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya masing-masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard.

Model OSI
Keterangan
Application Layer: Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggungjawab atas pertukaran informasi antara program komputer, seperti program e-mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya.
Presentation Layer: Bertanggung jawab bagaimana data dikonversi dan diformat untuk transfer data. Contoh konversi format text ASCII untuk dokumen, .gif dan JPG untuk gambar. Layer ini membentuk kode konversi, translasi data, enkripsi dan konversi.
Session Layer: Menentukan bagaimana dua terminal menjaga, memelihara dan mengatur koneksi,- bagaimana mereka saling berhubungan satu sama lain. Koneksi di layer ini disebut “session”.
Transport Layer: Bertanggung jawab membagi data menjadi segmen, menjaga koneksi logika “end-to-end” antar terminal, dan menyediakan penanganan error (error handling).
Network Layer: Bertanggung jawab menentukan alamat jaringan, menentukan rute yang harus diambil selama perjalanan, dan menjaga antrian trafik di jaringan. Data pada layer ini berbentuk paket.
Data Link Layer: Menyediakan link untuk data, memaketkannya menjadi frame yang berhubungan dengan “hardware” kemudian diangkut melalui media. komunikasinya dengan kartu jaringan, mengatur komunikasi layer physical antara sistem koneksi dan penanganan error.

Physical Layer: Bertanggung jawab atas proses data menjadi bit dan mentransfernya melalui media, seperti kabel, dan menjaga koneksi fisik antar sistem.

Selasa, 23 Desember 2008

RT/RW NET

                                                    RT/RW NET

1. PENDAHULUAN

       RT/RW Net adalah suatu konsep dimana beberapa komputer dalam suaut perumahan atau blok dapat saling berhubungan dan dapat berbagi data serta informasi. Konsep lain dari RT/RW Net adalah memberdayakan pemakain internet dimana fasilitas internet tersedia selama 24 jam sehari selama sebulan dimana biaya yang akan dikeluarkan akan murah karena semua biaya yang timbul mulai dari biaya pembangunan infrastruktur, operasional dan biaya langganan akan ditanggung bersama.
       Konsep RT-RW-Net sebetulnya sama dengan konsep Warnet, pemilik warnet akan membeli atau menyewa pulsa atau bandwith dari penyedia internet / ISP (Internet Service Provider) misalkan Telkom, CBN atau Indonet, lalu dijual kembali ke pelanggan yang datang menyewa komputer untuk bermain internet baik untuk membuka Email, Chating, Browsing, Main Game dll.
       Apakah RT/RW Net ini Murah ? Jawabanya adalah iya. Mari kita ambil contoh dengan menyewa komputer di Warnet dengan Rp.3.500 /jam. Asumsikan kita menyewa selama 4 jam perhari maka biaya yang akan dikeluarkan selama sebulan adalah Rp. 420.000. Bandingkan dengan RT/RW net ini dengan asumsi kita berlangganan Speedy untuk besaran bandwith 384 Kb yang harganya Rp. 750.000 perbulan. Maka jika jumlah warga yang bergabung misalkan 10 orang maka sebulan warga hanya akan membayar kurang lebih 75.000. Biaya tersebut termasuk sangat murah karena pelanggan akan bebas menggunakan internet selama 24 jam sehari selama sebulan penuh.
2. LATAR BELAKANG
       Pada saat ini perkembangan teknologi informasi melaju dengan cepat, dimana semua Informasi menjadi lebih transparan dan mudah didapat. Pada abad ke 19 kekuatan militer merupakan suatu faktor utama suatu negara dalam meraih kemenangan dalam peperangan, dimana negara yang mempunyai tentara dan teknologi militer yang terbaiklah yang akan menang. Sedangkan pada abad ke 20 sekarang ini kekuatan Teknologi Informasi merupakan faktor utama suatu negara untuk meraih kemenangan dalam persaingan atau peperangan di bidang ekonomi. Negara yang mempunyai Teknologi Informasi yang terbaiklah yang akan menang dalam persaingan ekonomi. Contohnya adalah China , negara China merupakan sebuah negara yang luar biasa dalam pertumbuhan ekonominya. Pemerintahan China berkomitmen untuk mengembangkan Teknologi Informasi sebagai salah satu senjata mereka dalam memenangkan persaingan ekonomi. Saat ini China telah membeli salah satu raksasa Teknologi Informasi dunia, yaitu IBM yang sekarang telah berganti nama menjadi Lenovo. Kami melihat dengan adanya teknologi internet maka masyarakat Indonesia akan lebih mudah dalam mengakses semua informasi yang ada di dunia ini. Dengan adanya internet maka halangan untuk mendapatkan secara jarak dan waktu dapat dihilangkan. Masyarakat dunia menjadi sebuah kesatuan yang tidak dipisahkan oleh negara, ras, agama, dan jenis kelamin (gender).

3. PENGERTIAN DAN PENJELASAN RT/RW NET
       RT/RW-Net adalah jaringan komputer swadaya masyarakat dalam ruang lingkup RT/RW melalui media kabel atau Wireless2.4 Ghz dan Hotspot sebagai sarana komunikasi rakyat yang bebas dari undang-undang dan birokrasi pemerintah. Pemanfaatan RT/RW Net ini dapat dikembangkan sebagai forum komunikasi online yang efektif bagi warga untuk saling bertukar informasi, mengemukakan pendapat, melakukan polling ataupun pemilihan ketua RT/RW dan lain-lain yang bebas tanpa dibatasi waktu dan jarak melalui media e- Mail/chatting/web portal, disamping fungsi koneksi internet yang menjadi fasilitas utama. Bahkan fasilitas tersebut dapat dikembangkan hingga menjadi media telepon gratis dengan teknologi VoIP.
4. TUJUAN PEMBUATAN RT/RW Net
Beberapa tujuan sosial adalah sebagai berikut:
1. Turut serta dalam pengembangan internet murah di masyarakat.
2. Membangun komunitas yang sadar akan kehadiran teknologi informasi dan internet.
3. Sharing informasi dilingkungan Bella Casa sehingga masyarakat di Bella Casa lebih peduli terhadap lingkungan disekitarnya.
4. Mempromosikan setiap kegiatan masyarakat Bella Casa ke Internet sehingga komunitas tersebut dapat lebih di kenal dan bisa dijadikan sarana untuk melakukan bisnis
Disamping tujuan diatas tujuan lain dari pembentukan RT/RW Net agar nantinya setiap rumah atau seluruh perumahan yang menggunakan Rt/RW Net maka dapat saling bertelpon bertelpon tanpa ada biaya pemakaian.
Tujuan lain dari RT/RW Net ini adalah membuat semacam Intranet yang berisi berbagai macam informasi tentang kegiatan yang ada di lingkungan Bella Casa. Dengan tersambungnya rumah-rumah ke jaringan Internet secara terus-menerus dan tidak terputus, maka bisnis dot.com diharapkan akan semakin marak termasuk pemanfaatan internet untuk pembayaran tagihan telpon, listrik, pengecekan Saldo Bank , pemesanan tiket Pesawat dl
ULASAN TEKNOLOGI WIRELESS
        Ada 2 teknologi jaringan yang akan biasanya digunakan dalam implementasi RT/RW Net yaitu:
• Teknologi Wireless Wi-Fi
• Teknologi Jaringan Kabel UTP
TEKNOLOGI WIRELESS WI-FI
      Teknology yang akan digunakan untuk menghubungkan semua komputer yang tersambung yakni dengan Wireless WiFi. Sedangkan untuk koneksi Internet maka akan menggunakan layanan Telkom yakni Speedy.
Teknologi “Wireless Wi-Fi adalah teknology dengan standar IEEE 802.11b/g yang beroperasi pada frekuensi 2.4GHz dengan kecepatan transfer data 11Mbps/54Mbps. Keuntungan penggunaan teknologi ”Wireless Wi-Fi” ini adalah:
1. Perangkat wireless untuk teknologi wireless Wi-Fi ini sudah umum digunakan dan harganya sudah menjadi relatif murah.
2. Sebagian besar notebook tipe terbaru sudah dilengkapi dengan perangkat network wireless dengan teknologi Wi-Fi ini.
3. Area jangkauan yang lebih fleksible dikarenakan tidak dibatasi oleh jaringan distribusi seperti bila menggunakan kabel UTP maupun fiber optic. Secara teoritis dengan daya pancar 100mW sudah dapat menjangkau area (berbentuk lingkaran) 1 - 2 km didukung dengan tinggi tower yang memadai.
4. Ditinjau dari sisi investasi jauh lebih murah untuk menjangkau area yang besar dibandingkan solusi kabel.
5. Biaya pemeliharaan yang relatif murah dikarenakan tidak ada perangkat atau jalur jaringan yang berada pada area publik/umum dimana potensi kerusakan atau kehilangan alat lebih besar dibandingkan dengan solusi kabel UTP.
6. Teknologi Wi-Fi sangat pesat perkembanganya sehingga investasi ke depan akan lebih murah dengan perangkat yang berkecepatan lebih tinggi dan menjangkau area lebih luas.
